1.0 膜制氮設備

1.1 祥龍石油是石油專業設備制造商，也是注氮施工技術服務商。對于膜制設備制造、應用有特定的體驗，在注氮技術服務中不斷的總結設備的應用性能，制造的集裝箱車載式、集裝箱撬裝式膜氮設備更能滿足現場施工技術服務。

  1.2 祥龍石油根據客戶需求定制：燃油膜制氮、燃?xì)饽ぶ频?、電?dòng)膜制氮、醇?xì)淠ぶ频O(shè)備。

  1.3 雙車載、雙橇制氮基本設備配置：① 空壓機Atlas，發動機奔馳V8；② 膜管：麥道膜；③ 增壓橇發動機：卡特3306；④ 增壓機：Knox Weston四級壓縮

2.0 油田專用的膜制氮設備

   2.1 油田專用的膜制氮設備主要用于提高原油采收率。這些設備通常采用膜分離技術或PSA（變壓吸附）技術來制取氮?dú)?，用于油氣田開發、氮?dú)馀菽呵菲胶忏@井、完井、修井、油藏壓力保持及氣舉等領域。

    2.2 膜制氮設備的工作原理是利用空氣中各組分在膜中的滲透速率不同，通過壓力驅動，使得氧氣等組分透過膜而氮?dú)獗桓患?。這種設備具有移動方便、操作簡便、純度和溫度智能控制等特點，適合油田多變的工作環境。

3.0 祥龍石油油田專用膜制氮特點

   3.1 作業連續化：氮?dú)饧兌仍?0%~99.9%范圍連續可調；單次作業無障礙運行500小時以上，全年連續穩定運行8000小時以上。

   3.2 控制一鍵化：祥龍自主研發的智能控制系統，實現一鍵設置作業純度和排量，系統自動控制發動機轉速和調節閥開度，將作業參數調整到目標值等自動化控制。

   3.3 維保管家化：依據設備維護保養要求，配置維保提醒、維保推薦等設備管理功能，實現維護保養的系統化管理。

   3.4 功能齊全化：制氮注氮成套設備實施“五GAS”配置，可實現低壓空氣、低壓氮?dú)狻⒏邏嚎諝?、高壓氮?dú)?、高壓天然氣等工況的作業需求。

    3.5 外觀時代化：分集約化的撬裝式、車載式二種，滿足客戶化外觀定制設計，體現祥龍“以客戶為中心”的設計理念，產品外觀更具科技?xì)庀?、時代氣息。

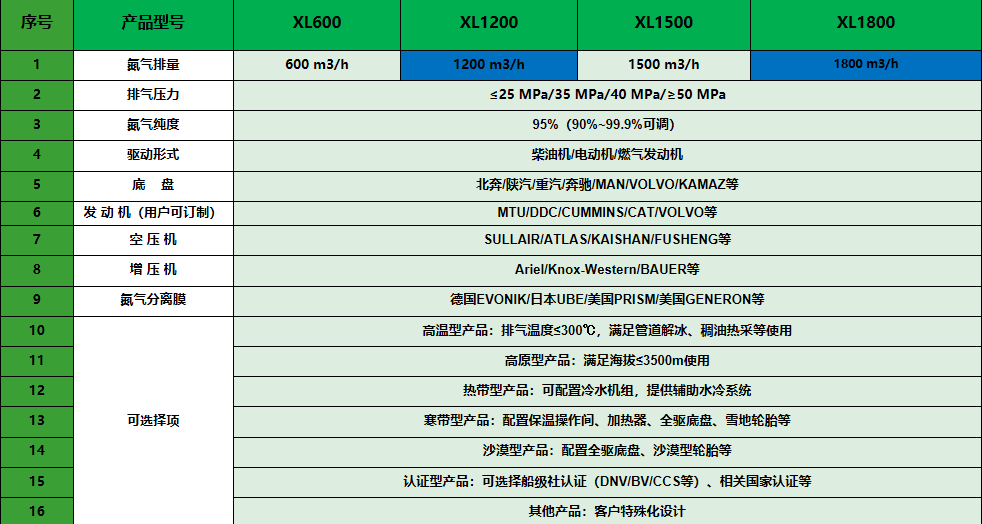

4.0 主要技術參數

5.0膜制氮注氮在油田的應用
5.0 油田施工中的膜制氮、注氮

5.1 膜分離的基本原理：膜分離是指在不同材料構成的多孔、半透膜上，由于分子在膜中的滲透、吸附和擴散等過程，而實現物質之間分離的技術。膜分離的基本原理是根據分子尺寸、形狀及化學親和力等物理、化學性質的不同，在膜的表面或內部發生滲透、吸附、擴散等過程，從而實現物質的分離。

5.2 膜分離制氮的工藝流程： 膜分離制氮設備主要由預處理部分、分離部分、凈化部分和控制系統組成，其工藝流程如下：

5.2.1 空氣通過壓縮機被壓縮至一定壓力（通常為8-10bar），然后經由冷凝器降低溫度，使空氣中水分和其它雜質冷凝成液體，并通過過濾器去除懸浮的顆粒物、油脂等有害物質，從而獲得高純度的進氣。

5.2.2 將進氣送入到膜組件中，膜組件通常由多層薄膜片組成，每層膜片都是由不同材料制成，具有不同的孔徑和透氣率。當進氣在膜組件內部流動時，氧氣分子比氮?dú)夥肿釉谀?nèi)的擴散速率更快，因此氮?dú)饩捅粶粼谀け砻妫鯕鈩t可以穿過膜進入到廢氣管道中，這樣便實現了氮?dú)夂脱鯕獾姆蛛x。

 5.2.3 通過再次壓縮并冷卻氮?dú)?，將氮?dú)獾募兌忍岣咧?9.9%以上。最后，通過一系列的凈化設備，例如吸附劑和膜過濾器等，去除殘余的雜質，從而獲得高純度的氮?dú)夤?yīng)。

6.0 膜制氮氮?dú)庠谔烊粴饩膽?yīng)用

6.1 天然氣井注氮工藝及關鍵步驟和考慮因素：天然氣井注氮工藝是一種在油田開發中用于提高油氣采收率的技術，也是一個復雜但有效的油田開發技術。該工藝通過向井下注入氮?dú)?，可以?shí)現提高油氣的流動性、減少井底積液、降低地層壓力、提高油氣的開采效率和安全性。

6.2 關鍵步驟和應用：

6.2.1注氮設備的選用：注氮設備的選擇需要根據油井的具體條件和需求來選擇合適的設備。

6.2.2 施工操作：注氮過程中的施工操作需要精確控制，以確保氮?dú)饽軌蛴行У刈⑷刖拢⑦_(dá)到預期效果。

6.2.3 提高采收率：注氮可以作為一種增產技術，通過氮?dú)鈿馀e幫助提高油井的產能，尤其是在地層壓力降低或井筒積液較多的情況下。

6.2.4 排液技術：在井下作業中，注氮?dú)馀e排液技術可幫助排除井內的積液，從而恢復或提高油井的生產能力。

6.2 5 安全與環保：由于氮?dú)饣瘜W(xué)性質穩定，不易與其他物質發生反應，因此在油田開發中使用氮?dú)饪梢蕴岣咦鳂I(yè)的安全性和環保性。

6.2.6 技術應用：注氮技術在油田開發中不限于氣舉排液、泡沫驅油、蒸汽輔助重力泄油等。

6.2.7 工藝流程：注氮工藝流程可能包括氮?dú)獾闹苽?、壓縮、儲存、注入以及監測和控制等步驟。

7.0 氮?dú)鈿馀e設備及施工現場

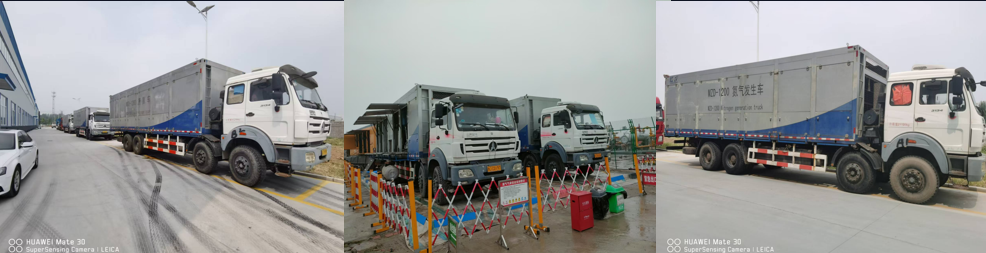

7.1 祥龍石油的膜制氮施工隊伍，常年在內蒙烏審旗、中石化四川氣田從事氣井注氮施工服務，配備有：1200 m3/h車載式膜制氮設備8組。

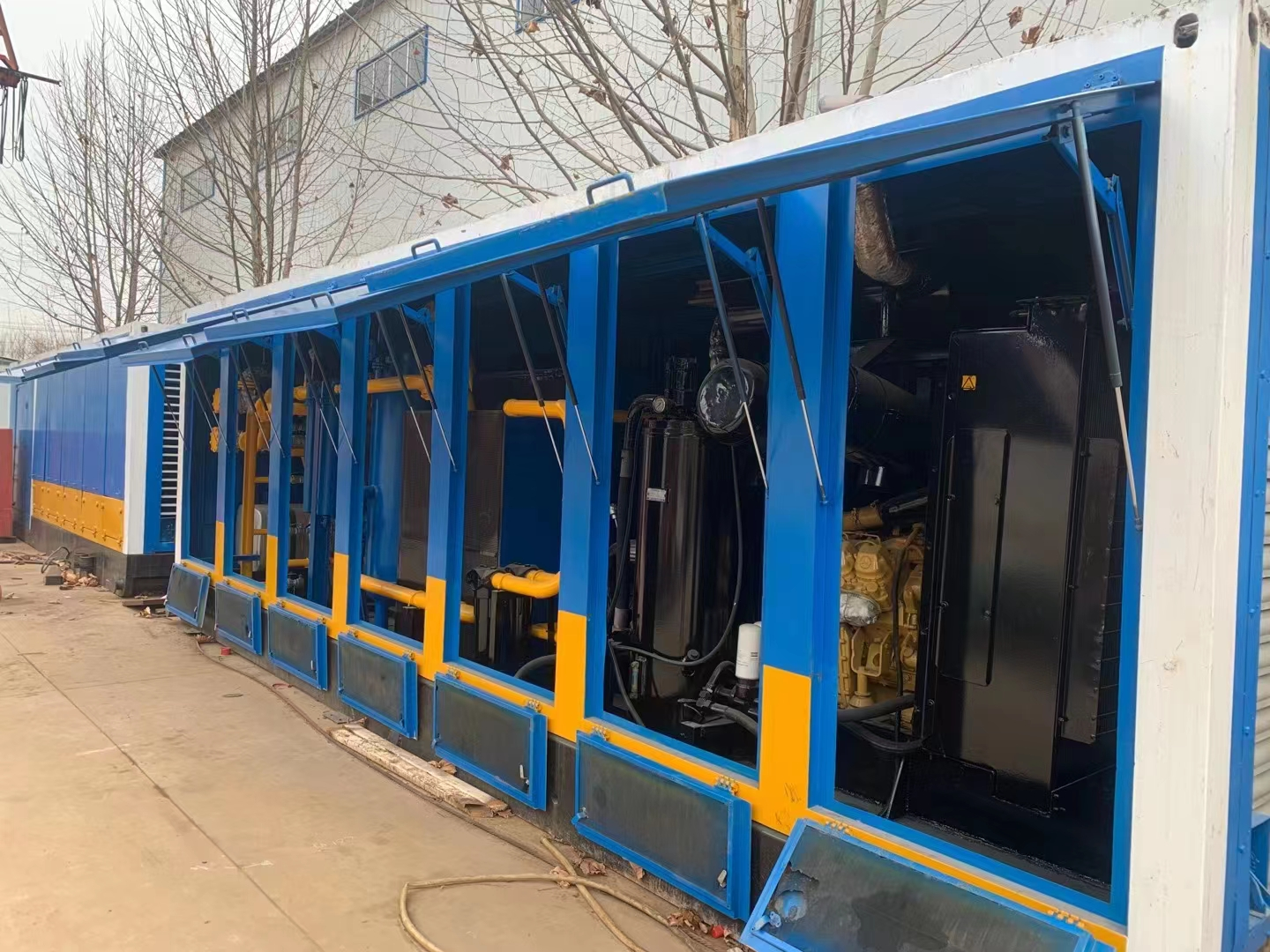

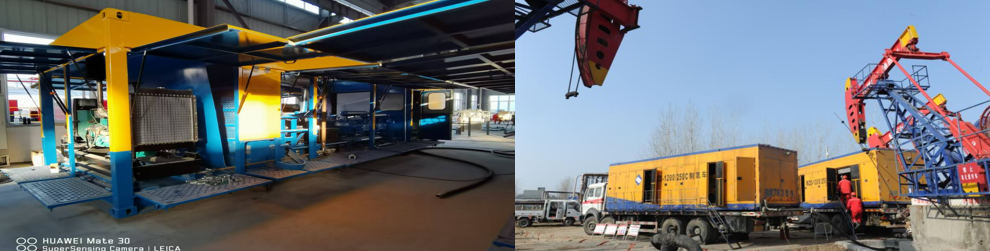

7.2 下左圖是祥龍石油在安裝調試的一套1200 m3/h撬裝式膜制氮定單設備。下右圖長慶油田混合注氮作業的場景，注氮交井以后，原油日產量恢復到事故發生前的日產量。

8.0 天然氣井注氮工藝

8.1 工藝原理  膜制氮技術基于不同氣體分子在高分子膜上的滲透速率不同?？諝庵械难鯕夂退魵庥捎跐B透速率快，會優先通過膜，而氮?dú)獾臐B透速率慢，因此在膜的滯留側富集，從而實現氮?dú)夂脱鯕獾姆蛛x。舉單井循環氣舉是利用本井氣源，通過壓縮機增壓后將高壓天然氣注入氣井的油套環空或油管內，利用注入高壓氣和地層產出氣的膨脹能量使井筒內氣、液混相，以降低井筒液柱密度，從而降低井底回壓，增大生產壓差，同時提高氣液的流速，增加天然氣的攜液能力，排出井內積液，使水淹井復活，實現連續或間歇生產的機械排水采氣工藝。

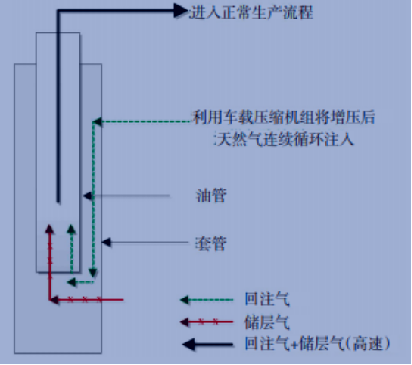

8.1.1 天然氣循環氣舉工藝對氣井復產效果優良，有效的排水采氣降低JPH-1井的井筒回壓（下圖）。

    8.2 工藝目的 通過井循環氣舉工藝設備利用本井氣源實現對本井間歇?dú)馀e+泡排生產，整體提高井?dāng)y液能力和產量貢獻。

    8.3 工藝技術要求  天然氣壓縮機循環氣舉工藝要求氣井的油管、套管、外輸管線無異物杜塞、采氣樹法蘭閥門完好。同時具有如下特征的氣井比較適合工藝。
9.0 祥龍石油經常參與的施工方法：

9.1 可控強脈沖解堵+注氮?dú)馐鑼?dǎo)促解吸+儲層體積重復壓裂：這種方法結合了多種增產措施，包括使用可控強脈沖技術解堵、注氮?dú)鈹_動疏導促解吸以及體積壓裂重復改造儲層。通過這些措施，可以有效地解除氣井的堵塞問題，提高氣井的產量。

9.2 膜制氮注氮技術聯合連續油管車：祥龍石油在普光高含硫氣田注氮中，與連續油管配合橇裝膜制氮排液工藝，通過現場制取高純度氮?dú)?，并通過連續油管注入井內，實現氣井排液。這種技術適用于解決高含硫氣田生產過程中的井筒積液返排問題。

 9.3 油管或套管注氮技術：直接通過油管注入氮?dú)?流體或聚合物，主要適用于提高 采收率、調整井下壓力等場景；直接通過套管注入氮?dú)膺m用于氣井和特殊油藏井通過套管注入氮?dú)饩S持地層壓力，改善油氣流動性，從而提高油氣采收率。
