一、天然氣壓縮機組設備制造

1.0 天然氣壓縮機

1.1 XL1500-2500/350Q天然氣壓縮機組：本產品是祥龍公司針對四川盆地、鄂爾多斯盆地的低壓、低效天然氣井研發的天然氣井增產、增效設備。

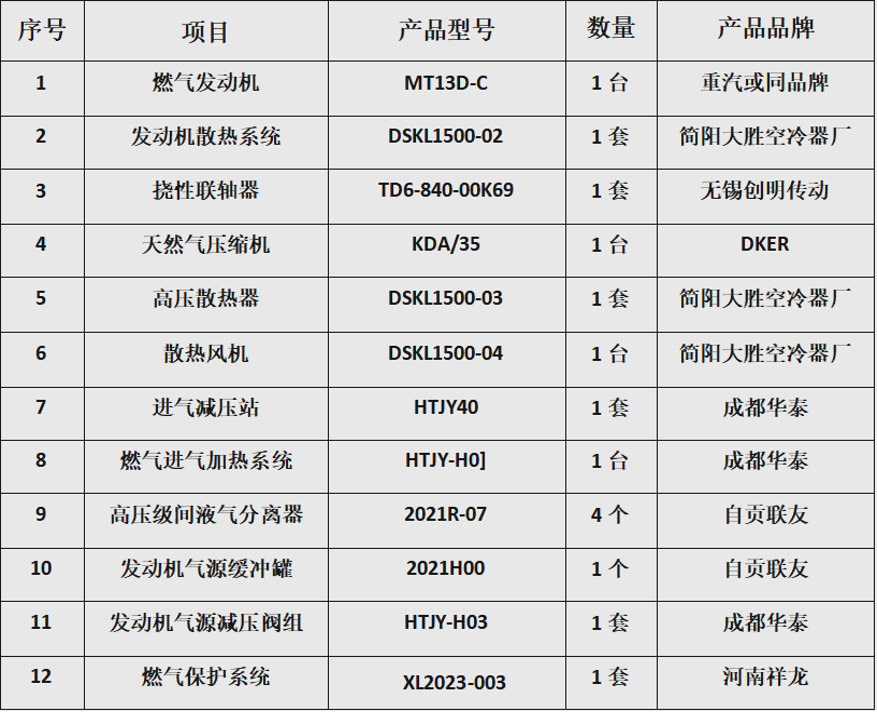

1.2 XL1500-2500/350Q天然氣壓縮機組系統組成：

2.0 天然氣壓縮機組

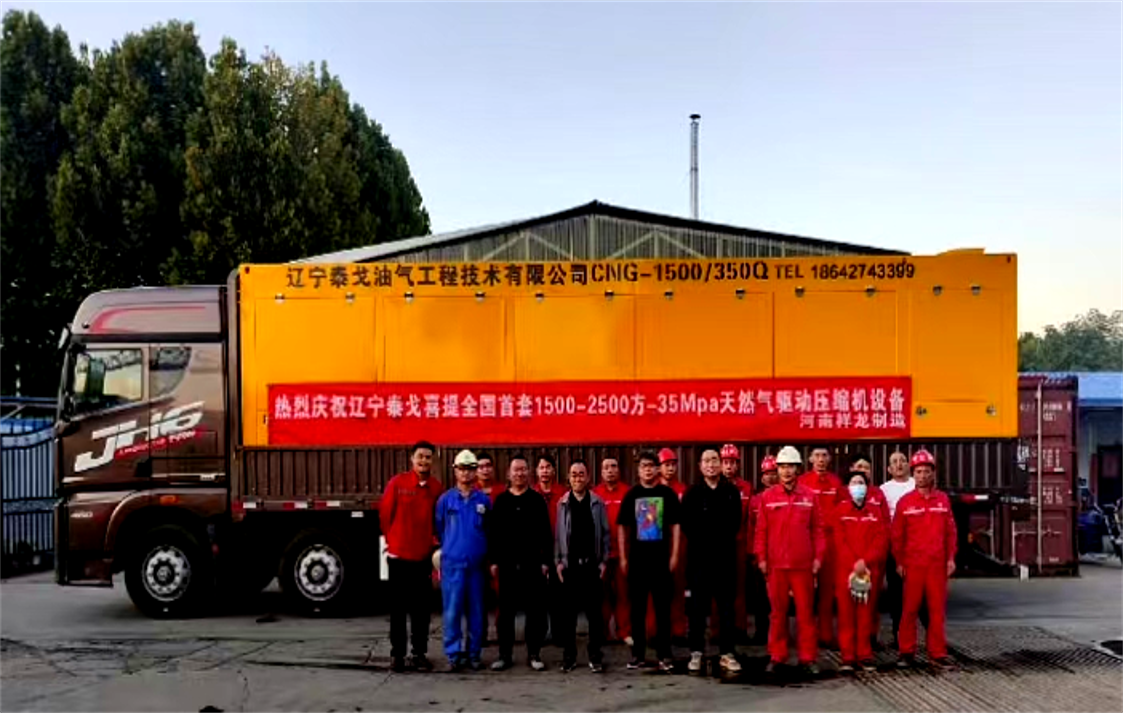

2.1 XL1500-2500/35Mpa機組  這是公司2023年10月21日為遼寧泰戈油氣工程技術有限公司 定制、研發的首套CNG-1500/350Q天然氣壓縮機組，這套機組擁有自主知識產權。是公司首套、也是濮陽首套、更是中原地區首套撬裝式天然氣壓縮機組。

2.2 XL1500-2500/35Mpa系列機組研發、制造成功，為祥龍石油創造新的市場機遇，公司已經生產銷售8 部。

2.3 公司系列產品：車載式XL1500-2500/35Mpa機組；撬裝式XL1500-2500/35Mpa機組。

2.4 祥龍石油根據客戶不同需求，可以訂制不同規格、型號的天然氣壓縮機組。

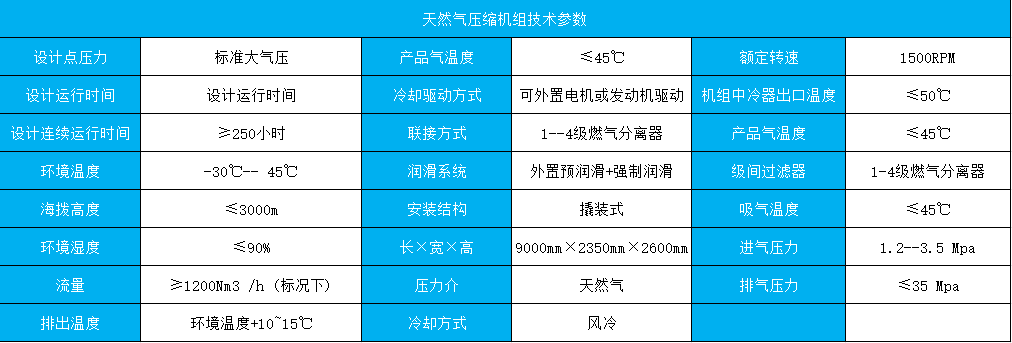

3.0 天然氣壓縮機組技術參數

二、天然氣壓縮機組系統功能

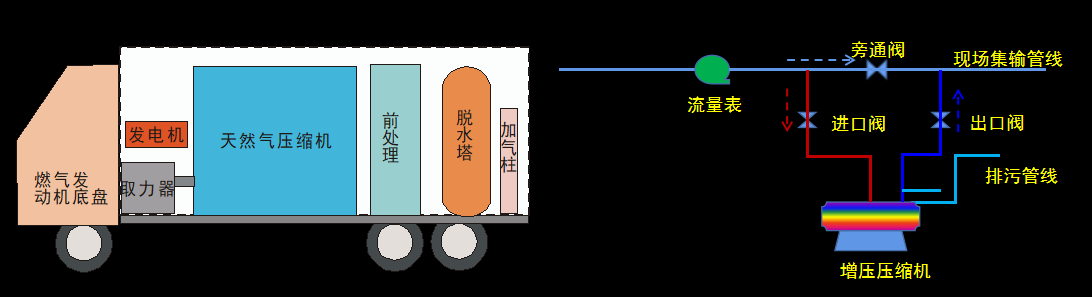

1.0 系統組成：天然氣氣舉系統由氣液分離過濾器、天然氣發電機(天然氣發動機）、天然氣壓縮機

 和數據采集系統組成。由于設備體積龐大，設備設計成箱式集成，可分別為撬裝式、車載式。

 1.1 氣液分離過濾器：氣液分離過濾器由緩沖罐、分離器、過濾器、穩壓器及排液泵組成。本井氣經氣液分離過濾器處理后，供壓縮機增壓、燃?xì)獍l(fā)電機發電（天然氣發動機），從本井氣中分離出來的液體由排液泵加壓打入外輸管線。

1.2 天然氣發電機：以本井氣為燃料發電，為壓縮機、輸液泵提供動力。功率最大可達350KW，最大耗氣量110m3/h平均耗氣量70m3/h。（有些系統集成方案可采用天然氣發動機直接驅動天然氣壓縮機。）

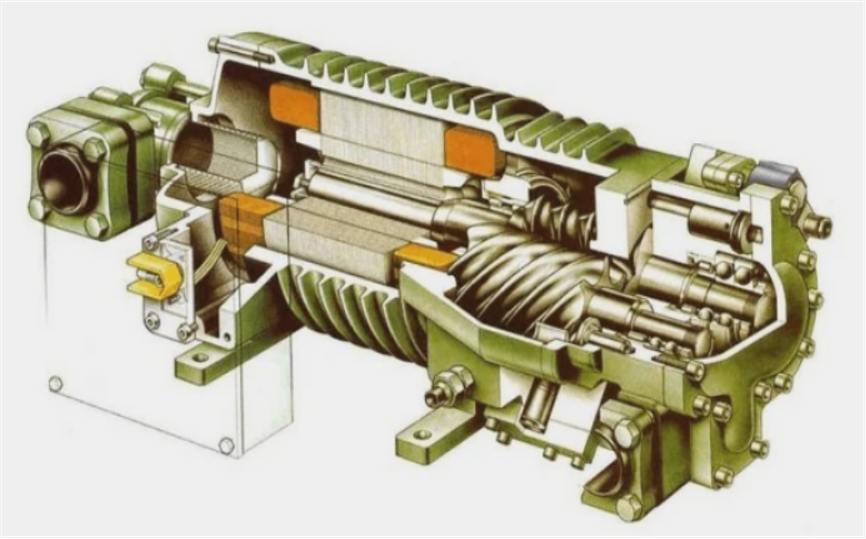

 1.3 天然氣壓縮機：井口氣經氣液分離過濾器處理后，送到天然氣壓縮機增壓后注氣，天然氣壓縮機最高增壓可達35MPa，排量最高可達4.4X104m3/d（見圖）。

 1.4 數據采集系統：采集氣液分離撬、發電機和天然氣壓縮機的入口和出口壓力等數據，遠傳到服務器，可用電腦終端監測數據。該系統的大部分設備都安裝在氣液分離過濾器上。

 1.5 氣體保護系統：數據采集傳感器、數據通信單元、數據處理單元，處理來自于所述數據采集傳感器的數據，并根據處理結果提供故障報警信息；停機保護單元通過上述系統提高天然氣壓縮機的智能保護能力。

2.0 天然氣壓縮機組主要服務功能

2.1 邊遠油區沒有進管網的天然氣井的集輸功能：邊遠天然氣井的集輸功能：是指對偏遠地區或地理環境復雜區域的邊遠氣井、低產氣井進行干預，對不能進入管網的邊遠氣井、低產氣井產出的天然氣，以天然氣壓縮機組為主進行采氣。經天然氣壓縮機級初步處理，輸入天然氣管網或CNG罐車,由CNG罐車運輸?shù)街付ǖ牡攸c(diǎn)的一系列作業過程。這一功能在天然氣井的上游開發階段至關重要，尤其是在那些遠離主要天然氣管網和處理設施的邊遠地區，確保天然氣能夠被有效、安全地輸送到下游指定的管網、氣體處理廠或CNG加氣站市場。

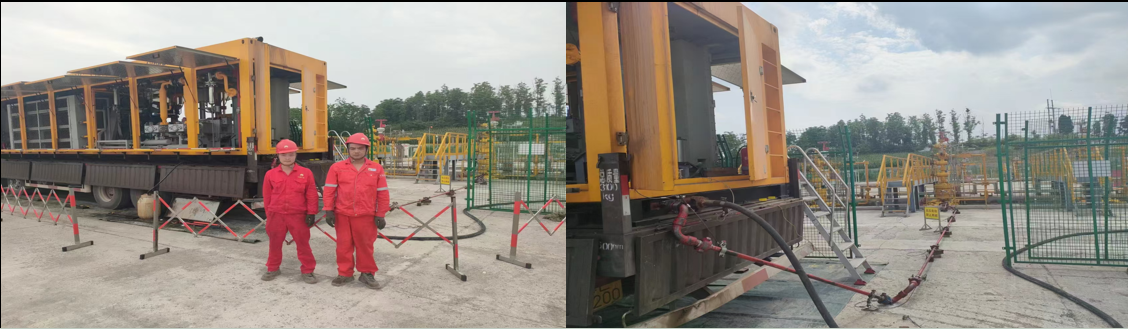

三、天然氣壓縮機組的現場應用

1.1  使用現場參數及條件

  1.1.1 處理裝置用途/運轉方式： 增壓/連續。

    1.1.2  安裝地點： 國內各油氣田邊遠井。

  1.1.3 進氣壓力范圍： 3～20MPa

  1.1.4 天然氣量： 10000～50000 標方/天

  1.1.5 含液量（水為主）： 0～ 50 方/天

  1.1.6 天然氣組分： CH4≥85% （非含硫天然氣）

  1.1.7 電源條件： 380V/50Hz（可從現場燃?xì)獍l(fā)電機橇引接）

 1.2  應用對象及場景

   1.2.1 邊遠井天然氣回收；

   1.2.2 氣舉排液+邊遠井天然氣回收；

   1.2.3 管道檢修天然氣回收；

   1.2.4 試氣作業井天然氣回收。

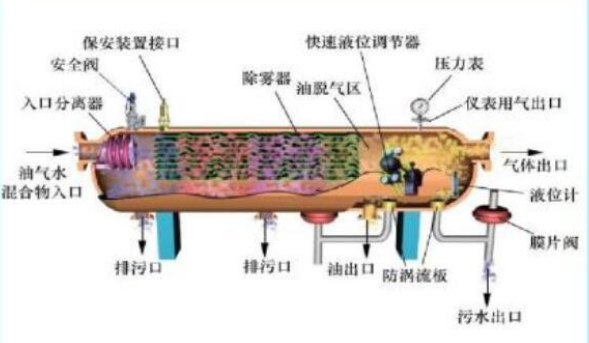

油田氣井用三相分離器結構圖

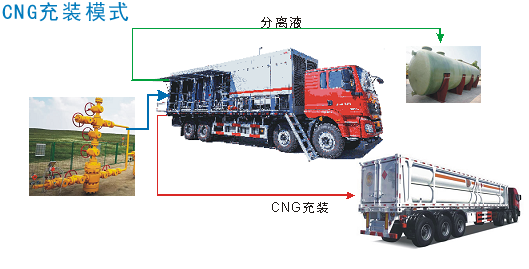

2.0 邊遠井天然氣回收工藝路線

2.0 氣舉排液+邊遠井天然氣回收工藝路線

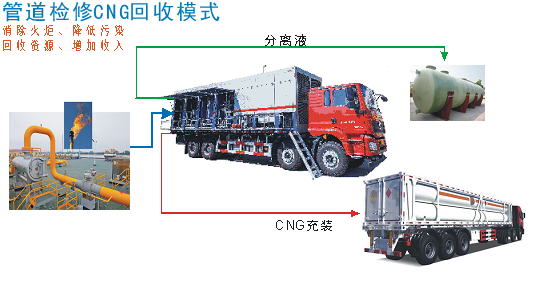

2.0 管道檢修天然氣回收工藝路線

2.0 管道檢修天然氣回收工藝路線

3.0 邊遠井天然氣回收主要流程

3.1 井口設備: 負責控制和調節天然氣的產出，包括井口閥門、壓力控制系統等。

3.2 初步處理設施: 應配置地面流程用于去除天然氣中的雜質，如凝析油、水、硫化氫等，常見的處理設施包括分離器、脫水裝置和脫硫裝置。

3.3 集氣管線：連接單個或多個天然氣井至集氣站的管道，用于收集和輸送井口產出的天然氣。

3.4 集氣站：由天然氣壓縮機組對收集的天然氣進行進一步處理和計量，確保天然氣的質量符合運輸和銷售標準。

3.5輸氣管線或CNG罐車：從集氣站到主要天然氣處理廠或CNG或LNG加氣站的長輸管道或CNG或LNG罐車，負責天然氣的遠距離輸送。
