一、產品概述及執行標準

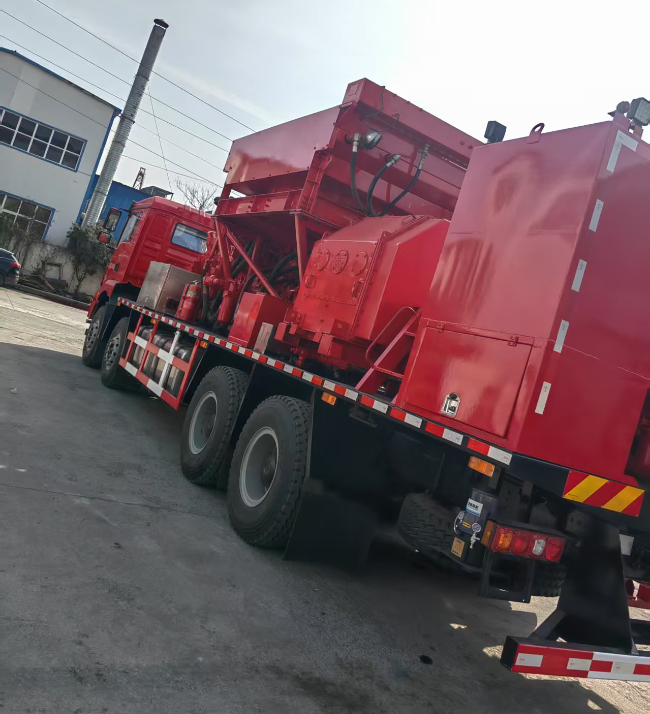

1、設備描敘:1400 型三缸壓裂泵車是一款集高效動力、先進控制與可靠性能于一體的專業壓裂設備。它以重型卡車為載體,搭載臥式三缸高壓柱塞泵,由車臺柴油機通過液力變速器驅動,可在遠控箱或儀表車遠程操作,具備高度自動化與安全可靠性。配備自動超壓保護裝置,施工時操作人員能在遠控端設定安全壓力上限,一旦實際排出壓力超限時,車臺柴油機自動進入怠速狀態,待超壓保護復位后,柱塞泵可快速重啟。
2、主要用途:該泵車主要應用于油氣田深井、中深井、淺井壓裂作業,還可用于水力噴砂、煤礦高壓水力采煤、船舶高壓水力除銹等領域,支持單機與聯機作業。其主要由載車底盤(陜汽德龍 X5000 定制款)、車臺柴油機、液體加熱器、液力變速器、傳動軸、剎車裝置及硅油減震器、1400 型三缸壓裂泵、潤滑系統、氣路系統、液壓系統、儀表控制系統、高壓排出管匯、低壓吸入管匯、活動彎頭、照明系統等構成。
3、泵車基本配置:陜汽德龍 X5000 底盤配康明斯 QSL9 發動機、法士特變速箱及定制輪胎、油箱。車臺康明斯 KTA38-G5 柴油機配艾利遜變速器、加強型傳動軸及剎車、減震裝置。1400 型三缸柱塞泵配 Inconel 625 高壓管匯、低壓吸入系統。含潤滑、氣路、液壓、加熱輔助系統。西門子 PLC 控制系統加雙重安全保護,附工具箱、標牌、混砂及離心泵組件。
4、執行標準:1400 型三缸壓裂泵車嚴格遵循 SY/T5211 - 2009《成套壓裂設備》相關標準進行生產與裝配,確保產品質量與性能達到行業規范要求。
二、整機性能參數
序號 | 參數 | 數值 |
1 | 最高工作壓力(Mpa) | 120(4〞柱塞) |
2 | 最大排量(L/min) | 2800(4〞柱塞) |
3 | 外形尺寸(長 × 寬 × 高) | 10800×2500×3850 |
4 | 整機重量 | ≤35000 |
三、主要部件技術參數
(一)載車底盤 陜汽德龍 X5000(8×4)型汽車底盤(陜汽戰略合作定制款)
1、型號:陜汽德龍 X5000(陜汽戰略合作定制款)/8×4
2、發動機型號:康明斯 QSL9
3、功率:500 馬力(368kW)/(1900r/min)
4、軸距:4500 + 1350
5、驅動形式:8×4
6、最大扭矩:2000N.m
7、變速箱:法士特 12JSD220TA(陜汽合作定制款)
8、取力器:帶兩個取力器,與發動機匹配
9、車輛最大速度:80km/h
10、車輛最大爬坡度:≥25%
11、最小離地間隙:350mm
12、最小轉彎半徑:≤25m
13、接近角:28°
14、離去角:25°
15、輪胎:12.00R22.5 陜汽定制全鋼工程胎
16、駕駛室:顏色按定制要求
17、燃油箱:配置兩個 500L 油箱,安裝在大梁左側靠近前橋,在油箱底部采用內徑為 20mm 的膠管連通
18、底盤車要求:①沙漠空濾;②內置空調;③雙油箱;④標準臥鋪;⑤中長半高頂駕駛室;⑥定制取力器
(二)車臺柴油機
1、啟動方式:液壓啟動,確保柴油機在任何工況下穩定可靠啟動,液壓啟動系統動力源自底盤取力器。
2、油門控制:電控
3、進口康明斯:KTA38 - G5(適配型)
4、額定功率:1750hp/(1800r/min)
5、最大扭矩:5500 - 5800N.m/(1400r/min)
(三)液力變速器
1、型號:艾利遜 3000P(陜汽合作定制款)
2、最大輸入功率 (kW):800
3、最高轉速 (r/min):2000
4、最大扭矩 (N.m):5600
5、換檔方式:電控?fù)Q檔
6、傳動比:N 檔,1 檔 = 3.50,2 檔 = 2.50,3 檔 = 2.00,4 檔 = 1.60,5 檔 = 1.35,6 檔 = 1.10,7 檔 = 1.00,8 檔 = 0.85
(四)傳動軸、剎車裝置及硅油減震器
1、傳動軸:2500FF 陜汽專用加強型傳動軸(壁厚 15mm,帶護罩),連接液力變速器和三缸壓裂泵。傳動軸護罩可拆卸,方便操作手在檢修泵液力端時轉動傳動軸。
2、剎車裝置:變速器與傳動軸連接處設剎車裝置,柴油機運轉且變速器空檔時,防止輸出軸帶動泵運轉。超壓保護觸發后,剎車裝置自動啟動,采用電控氣動控制。
3、硅油減震器:在傳動軸總成與柱塞泵輸入法蘭間安裝粘滯阻力硅油減震器,保護柴油機和液力變速器免受柱塞泵工作振動影響。
(五)壓裂泵
1400 型三缸柱塞泵(4 寸柱塞)為往復式、容積式、臥式單作用泵,額定最大制動功率適配 1400 型需求,沖程長度 254mm,柱塞直徑可按需選擇,滿足不同壓力與排量要求。 主要技術參數:
1、額定制動功率(kW):適配 1400 型需求
2、沖程:254
3、最大連桿負荷(kN):適配設計
4、齒輪速比:適配設計
5、柱塞直徑:101.6(4〞)
6、總長:適配整車布局
7、總寬:適配整車布局
8、總高:適配整車布局
9、總質量:適配設計
