第三章 系統組成

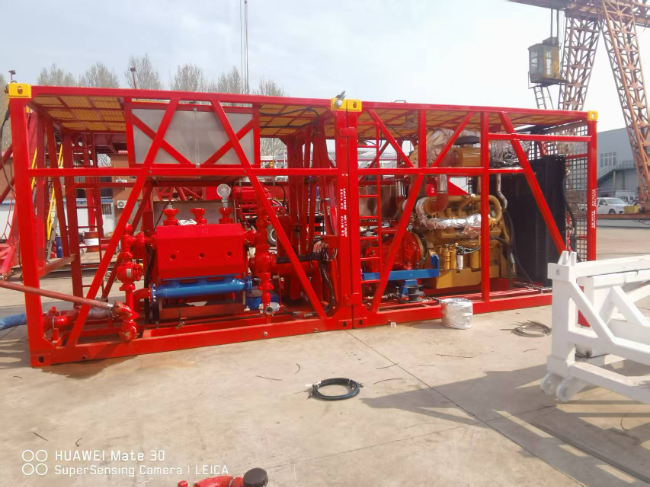

3.1 橇架
3.1.1 結構設計:分體式焊接框架,工字鋼主梁,雙側配置吊耳。
3.1.2安全防護:頂部焊接防碰框架,柱塞泵橇上方集成大容積防爆燃油箱。
3.1.3 功能擴展:橇架側部焊接爬梯,便于維護;燃油箱容量支持72小時連續作業。
3.2 動力系統
3.2.1 系統概述
3.2.1.1核心組件:發動機(CAT 3412) + 液力變速箱 + 消音器 + 扁擔梁。
3.2.1.2安裝方式:發動機與變速箱通過扁擔梁剛性連接,整體以三點支撐安裝于底盤副梁;各支點采用高阻尼橡膠隔震器,降低振動傳遞 ≥40%。
3.2.1.3冷卻系統:立式風扇散熱器強制冷卻。
3.2.2 發動機參數(CAT3412)
參數項 | 數值/描述 | 工程意義 |
標定功率 | 1,000 HP(凈功率) | 總功率 ≈1,080 HP(含附件損耗) |
額定轉速 | 1,900 RPM | 恒功率區間 1,700~1,900 RPM |
燃油比油耗 | 215 g/kW·h | 典型值(100%負載) |
增壓系統 | 廢氣渦輪增壓 + 中冷 | 海拔3,000m功率衰減 ≤15% |
啟動方式 | 氣啟動(儲氣罐壓力 ≥0.8 MPa) | 無外電啟動能力 |
怠速機油壓力 | ≥103 kPa (15 psi) | 冷啟動保護閾值 |
工作機油壓力 | 207~552 kPa (30~80 psi) | 正常工況范圍 |
允許最高機油溫度 | 115℃ | 超溫自動降速保護 |
缸數/排列 | V型12缸 | 低振動平衡設計 |
排量 | 27.0 L | 高扭矩儲備系數(≥1.25) |
3.2.3 發動機啟動規程
3.2.3.1 預檢:按《卡特發動機操作和保養手冊》執行繞機檢查(空濾堵塞指示、冷卻液位、機油液位、管線密封性)。
3.2.3.2啟動操作:確認變速箱空擋 → 氣動啟動(失敗時:切斷燃油,空轉10秒排殘油 → 間隔2分鐘再試)。
3.2.3.3暖機要求:怠速(650~700 RPM)運行 2~3 分鐘 → 水溫 ≥50℃ 后方可升轉速至工作區間。
3.2.3.4運行監測:監聽異響 → 檢查液/氣泄漏 → 儀表參數合規性(油壓/水溫)。
3.2 動力系統
3.2.1動力系統概述
3.2.1.1組成部件
1)發動機:卡特彼勒V12大馬力柴油機(1000匹馬力),高原也能干活。
2)變速箱:帶6個以上檔位,能根據壓力自動換擋(類似汽車爬坡切低速擋)。
3)消音器:超大靜音排氣筒,噪音比電鉆還?。?/span>1米外≤85分貝)。
4)扁擔梁:鋼鐵支架,把發動機和變速箱鎖死成一體。
5)減震膠墊:發動機和底盤間的“緩沖氣墊”,減震60%以上。
3.2.1.2安裝方式
1)發動機和變速箱用扁擔梁焊成鐵疙瘩,整體只用3個點固定在底盤上。
2)每個固定點加了 橡膠減震墊(類似運動鞋底),顛簸路面也不怕震壞零件。
3.2.1.3產品優勢
1)短鏈條傳動:發動機到泵的傳動軸≤1.2米(比小轎車還短),動力損耗小。
2)智能換擋:低壓時大排量猛沖(掛高速擋),高壓時穩如老牛(切低速擋)。
3)超級散熱:背后立著2米高“電風扇”,24小時給發動機和變速箱吹涼風。
3.2.1 橇上發動機
3.2.1.1 發動機參數
參數項 | 數值/規格 | 技術注釋 |
型號 | CAT 3412 | V型12缸柴油機 |
類型 | 四沖程、閉式循環水冷 | 帶中冷系統 |
標定功率 | 1,000 HP(凈功率) | 總功率 1,080 HP |
額定轉速 | 1,900 r/min | 恒功率區間 1,700~1,900 r/min |
燃油比油耗 | 215 g/kW·h | 100%負載工況 |
增壓器 | 廢氣渦輪增壓 + 中冷 | 海拔3,000m功率衰減≤15% |
空濾 | 雙濾芯、干式空氣濾清器 | 帶堵塞指示器 |
飛輪殼 | SAE 1# 濕式飛輪殼 | 適配重型變速箱 |
飛輪 | SAE 1# 濕式飛輪 | 直徑 455 mm |
曲軸減震器 | 前端硅油減震器 | 抑制扭振 ≥90% |
機油壓力 | ||
- 怠速最小 | 15 psi (103 kPa) | 冷啟動閾值 |
- 正常工作 | 30~80 psi (207~552 kPa) | 寬域壓力適應 |
允許最高油溫 | 115℃ | 超溫自動降速保護 |
工作環境溫度 | -25℃ ~ 45℃ | 支持寒區啟動 |
標定工況 | 壓裂作業 | 持續重載能力 |
高怠速 | 1,900 r/min | 空載上限轉速 |
低怠速 | 700~750 r/min | 暖機怠速區間 |
啟動方式 | 氣啟動(儲氣罐≥0.85 MPa) | -25℃冷啟動可靠 |
充電發電機 | 24VDC,輸出電流 100A | 支持電控系統耗電 |
排氣系統 | 工業級重載臥式消音器+防雨罩 | 背壓≤10 kPa |
空氣壓縮機 | 最高壓力 0.85 MPa | 氣動工具驅動源 |
濕重 | 3,600 kg | 含機油/冷卻液 |
*發動機的使用與養維修請按照《卡特發動機操作和保養手冊》*
