一、整機技術描敘

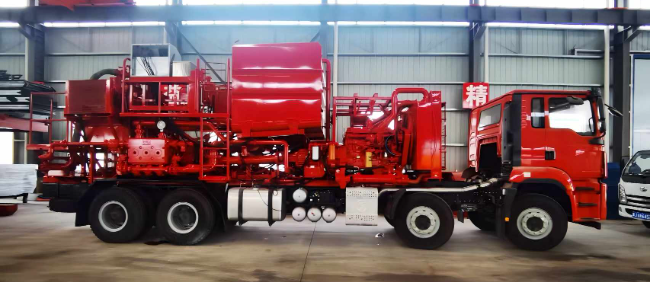

本機為雙機、雙泵固井車，整體配置完善，性能可靠，能滿足多種固井作業需求。

1、在底盤方面：采用陜汽德龍 3000 底盤，驅動形式為 6×4；

2、外形尺寸： 8950×2500×3650mm，軸距 3800+1400mm，優化了穩定性設計。

3、輪胎配置：12.00R20 鋼絲胎；

4、總質量：25000kg，整備質量：12000kg；

5、最小離地間隙：320mm，強化了越野通過性；

6、同氣壓制動系統：配備氣壓制動系統并帶 ABS，保障行駛安全；

7、動力系統：搭載 2 臺 CAT C12 發動機，功率強勁，配合 2 臺艾利遜 750 OFS 變速箱（單臺帶兩個取力器）及 2211FF 傳動軸（帶護罩），為整車提供充足動力。

8、工作母機：本機系統核心配：2 臺 KH400 型柱塞泵（二臺 4 寸柱塞），搭配包含多種部件的高壓管匯系統，可滿足高壓作業需求。

9、母機輔助工作系統：本系統涵蓋動力端潤滑系統、液力端潤滑系統、混漿系統、離心泵和低壓管匯系統等，確保設備穩定運行。此外，還有液壓系統、加熱系統、氣路系統、電路及控制系統等輔助系統，為設備的正常工作提供全方位支持。

1）動力端潤滑系統：2 臺 200L 動力端潤滑油箱、油箱液位計、GU-H250×30 管道過濾器、空氣濾芯、潤滑泵、潤滑管線、接頭，為 2 臺柱塞泵的動力端提供充分潤滑，減少部件磨損，保障動力傳輸穩定；

2）液力端潤滑系統：2 臺 30L 潤滑油罐、潤滑管線、單向閥、節流閥、接頭若干，針對 2 臺柱塞泵的液力端進行精準潤滑，確保柱塞等關鍵部件的順暢運行；

3）混漿系統：4 方 304 計量罐、2 方碳鋼混漿罐、1.5 方碳鋼平衡罐（2 個攪拌軸）、平衡罐 1.5（1 個攪拌軸）、高能混合器、下灰閥、上灰管線和接頭、雷達液位計（高能混合器、下灰閥液壓控制），通過雙泵協同作業需求設計，保證水泥漿混合均勻且滿足大排量輸送要求；

4）離心泵：包含 RA6×5X11（2 臺）、仿 MISSION4×3×13（1 臺），為雙泵系統提供充足的液體供給，適應不同工況下的流量調節；

5）低壓管匯系統：6 寸的氣動蝶閥、5 寸的氣動蝶閥、4 寸手動蝶閥、4 寸的氣動蝶閥、5 寸手動蝶閥、3 寸氣動蝶閥、3 寸手動蝶閥，不同型號鋼管、法蘭、蝶閥、由壬若干，實現雙泵低壓液體的分流與匯合，確保液體輸送路徑暢通；

6）液壓系統：90L100 液壓泵（3 臺）、T6CM 葉片泵（1 臺）、起升泵、綜合泵 1 個（三個離心泵閉式系統控制，控灰，攪拌）、90M55 馬達（2 臺）、90M75 馬達（1 臺）、OMS125 馬達（3 件）、油缸（4 個）、液壓油箱、PVG32-2 閥件、液壓接頭、耐低溫液壓膠管，為雙泵的啟停、壓力調節及設備其他動作提供穩定液壓動力；

7）加熱系統：偉巴斯特 350 加熱器、火龍加熱器（3 個）、接頭盒管線，在低溫環境下對雙泵系統的關鍵部位及水泥漿進行加熱，防止因低溫導致設備運行受阻或水泥漿性能變化；

8）氣路系統：AC4000 氣動三元件、A27W-10 安全閥、氣路管線、快速接頭若干、60L 儲氣罐（2 個），為雙泵系統的氣動閥門等部件提供穩定氣源，保證氣動元件的靈敏動作；  9）電路及控制系統：儀表箱、運動控制器、10 寸控制屏、控制程序（自動混漿系統）、LED 燈（6 件）、1.0-4.0mm2 電線（各 1 卷，耐低溫）、195AH 蓄電池（2 件）、500W 穩壓電源（1 件）、WIFI 裝置、筆記本電腦、打印機、變速箱油溫、油壓、柱塞泵油溫、油壓及對應顯示表，油溫、油壓各種報警開關，實現對雙機雙泵的協同控制、參數監測及故障報警，保障系統安全高效運行。

10、設備完工系統：本系統包含人工及調試與試驗、全車防腐和噴漆、全車油品等，交付及服務系統提供包裝及發運、隨車配件及工具等服務，保障設備順利交付和使用。
