一、產品概述及執行標準

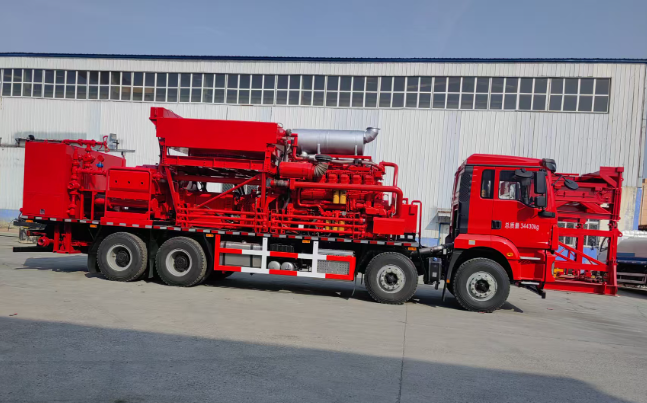

1、設備描敘：1800 型三缸泵壓裂車是一種在卡車上裝有一臺臥式三缸高壓柱塞泵的移動設備。柱塞泵由車臺柴油機通過液力變速器驅動，可在遠離壓裂車幾十米外的遠控箱或儀表車上操作，安全可靠，自動化程度高。該設備裝有自動超壓保護裝置，壓裂施工作業時，操作人員可在遠控箱或儀表車上設定最高安全施工壓力，當實際施工排出壓力超過設定的最高安全施工壓力時，超壓保護裝置自動使車臺柴油機處于怠速狀態。當超壓保護復位后，可以很快地重新啟動柱塞泵工作。
2、主要用途：1800 型三缸泵壓裂車主要用于油氣田深井、中深井及淺井的各種壓裂作業，還可以用于水力噴砂、配全連續油管沖砂、液氮?dú)馀e、煤礦高壓水力采煤、船舶高壓水力除銹等作業。該設備能進行單機和聯機作業。
3、基本配置：1800 型三缸泵壓裂車主要由載車底盤（陜汽德龍 X6000 加強型）、車臺柴油機、液體加熱器、液力變速器、傳動軸、剎車裝置及硅油減震器、壓裂泵（1800 型三缸）、潤滑系統、氣路系統、液壓系統、儀表控制系統、高壓排出管匯、低壓吸入管匯、活動彎頭、照明系統等組成。
4、執行標準：1800 型三缸泵壓裂車執行 SY/T5211-2009《成套壓裂設備》相關標準。
二、整機性能參數
序號 | 參數 | 數值 |
1 | 最高工作壓力（Mpa） | 150（5〞柱塞） |
2 | 最大排量（L/min） | 3200（5〞柱塞） |
3 | 外形尺寸（長 × 寬 × 高） | 11350×2550×3980 |
4 | 整機重量 | ≤38500 |
三、主要部件技術參數
1、載車底盤 陜汽德龍 X6000（8×4）型汽車底盤
1）型號：陜汽德龍 X6000（陜氣戰略合作定制款）/8×4
2) 發動機型號：康明斯 QSK23
3) 功率：680 馬力（507kW）/（1800r/min）
4) 軸距：4700+1450
5) 驅動形式：8×4
6) 最大扭矩：3200N.m
7) 變速箱：艾利遜 4800ORS（陜汽合作定制款）
8) 取力器：帶三個取力器，與發動機匹配
9) 車輛最大速度：85km/h
10)車輛最大爬坡度：≥30％
11)最小離地間隙：360mm
12)最小轉彎半徑：≤26m
13)接近角：29°
14)離去角：26°
15)輪胎：14.00R25 陜汽定制全鋼工程胎
16)駕駛室：顏色按定制要求
17)燃油箱：配置兩個 600L 油箱，安裝在大梁右側靠近前橋，在油箱底部采用內徑為 25mm 的膠管連通
18)底盤車訂貨特定要求：①沙漠空濾；②內置空調；③雙油箱；④標準臥鋪；⑤中長半高頂駕駛室；⑥定制取力器
2、車臺柴油機
1）啟動方式：液壓?jiǎn)?dòng)，保證柴油機在任何條件下有效可靠的啟動，液壓?jiǎn)?dòng)系統的動力來自于底盤取力器。
2）油門控制：電控
3）進口康明斯：KTA50－G8（適配型）
4）額定功率：2250hp/（1800r/min）
5）最大扭矩：6800-7200N.m/（1500r/min）
3、液力變速器 艾利遜 4800ORS（陜汽合作定制款）
1）型號：艾利遜 4800ORS 液力變速器
2）最大輸入功率 (kW)：1200
3）最高轉速 (r/min)：2100
4）最大扭矩 (N.m)：8271
5）換檔方式：電控?fù)Q檔
6）傳動比：N 檔，1 檔 = 3.75，2 檔 = 2.69，3 檔 = 2.20，4 檔 = 1.77，5 檔 = 1.58，6 檔 = 1.27，7 檔 = 1.00，8 檔 = 0.72
4、傳動軸、剎車裝置及硅油減震器
1）傳動軸：2800FF 陜汽專用加強型傳動軸（壁厚 17mm，帶護罩），連接液力變速器和三缸壓裂泵。傳動軸上裝有可拆卸的護罩，便于操作手在檢修泵液力端時靈活轉動傳動軸。
2）剎車裝置：變速器與傳動軸的連接處裝有剎車裝置，當柴油機運轉、變速器處于空檔時，防止輸出軸帶動泵運轉。當超壓保護后，剎車裝置自動啟動。該剎車裝置為電控氣動控制。
3）硅油減震器：在傳動軸總成與柱塞泵輸入法蘭之間安裝一個粘滯阻力硅油減震器，用以保護柴油機和液力變速器不受到柱塞泵工作時振動的影響。
5、壓裂泵 1800 型三缸柱塞泵（5 寸柱塞）是一種往復式、容積式、臥式單作用三缸柱塞泵，其額定最大制動功率適配 1800 型需求，沖程長度 305mm，柱塞直徑可根據需求選擇，滿足不同壓力和排量要求。
主要技術參數：
1）額定制動功率（kW）：適配 1800 型需求
2）沖程：305
3）最大連桿負荷（kN）：適配設計
4）齒輪速比：適配設計
5）柱塞直徑：127（5〞）
6）總長（mm）：適配整車布局
7）總寬：適配整車布局
8）總高：適配整車布局
9）總質量：適配設計
